利用負氣壓力原理，工作時在齒板與弧板間因負壓形成的強大氣流（龍卷風），使這里的水產生旋渦對吸入的漆霧進行沖洗，空氣被風機排出室外，油渣留于水中，在噴柜后撈油渣處集中打撈油渣，清水回流前面周而復始，從而保持了室內外空氣不被漆霧污染，維護了工人健康。

該設備常見的分為干式噴漆、噴淋式噴漆及水旋式噴漆、水濂、文氏、無泵、噴淋式利用揚水泵浦促使水霧化，洗滌空氣，后一種則直接利用風機，產生高速氣流的沖擊作用，將水卷起來，使水霧化來洗滌空氣，將化漆霧，為了容易分離水的界面，在含漆霧的空氣入口處，設有鋸齒狀板，使氣流從水面與鋸齒之間流入。該設備抽風效果好，能使工作環境保持清潔，可直接與隧道爐組合，使生產車間流程順暢，處理效果達 90% 以上，且占空間少，是真正的環保尖兵。

特點：自動化涂裝設備從除油銹、噴漆噴粉、烘干固化到成品，實現其高效率、省涂料、低污染。

適用行業：適合家電廠、自行車廠、工藝品廠及五金塑膠廠的大批量工件生產。

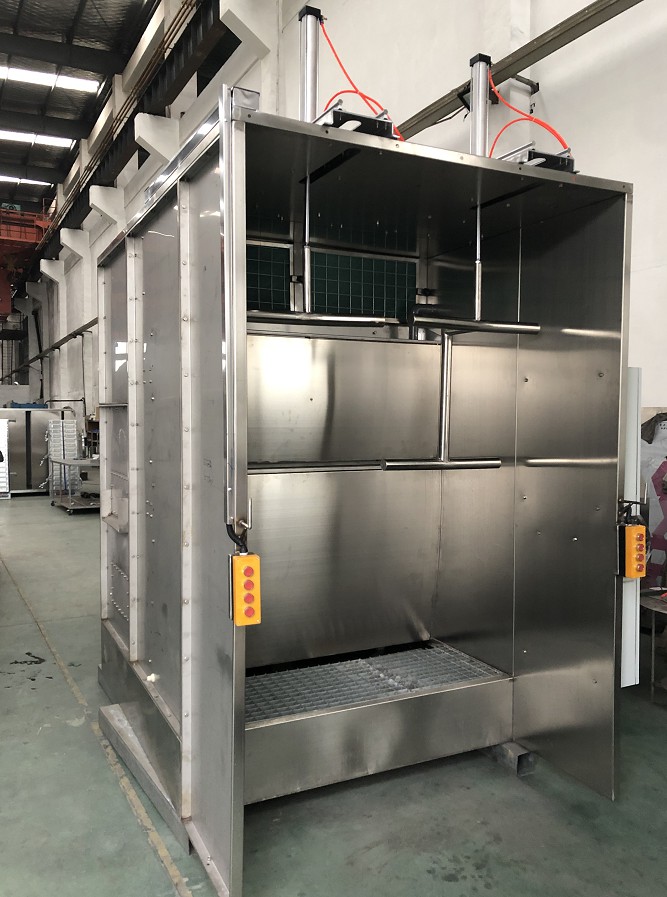

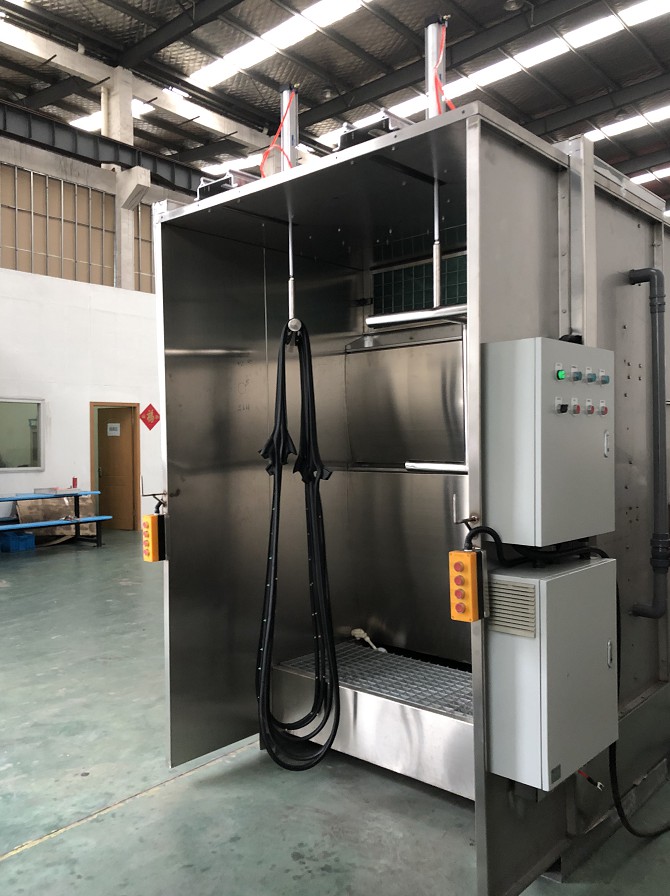

水簾柜（非標準）是利用流動的簾狀水層來收集并帶走漆霧，水簾由專用的回圈水泵維持，調節閥調節水簾大小，以控制水簾形狀的完整；水箱下部設置過卷臺，是將水簾沖擊下來的漆霧由抽風裝置形成；

環保型水簾柜說明

產品規格:

環保水簾柜水簾板采用不銹鋼制做，易清潔耐腐蝕，水可循環利用，廢油漆渣可集中撈出處理，不污染環境，是一種新型環保類產品。環保水簾柜的使用可改善車間工作環境，提高產品品質，減少生產中對環境的污染。水簾柜是經過有多年使用經驗的人員專門設計。排風量大，過濾干凈，耐用等都有獨特之處，是理想的環保設備。（適用于拉鏈頭和小五金件的表面噴漆。）

手噴水簾柜主要技術參數

噴漆區尺寸mm 外形尺寸mm 水盤體積mm 抽風機功率kw 水泵功率kw 抽風機規格mm

1040×1220×1200 1620×1560×2000 1390×1200×250 0.75 0.75 400×455

品牌： 溫州隆星涂裝

技術指標： 四、　　技術參數

型號　　水簾寬度　　風機風量　　風機功率　　水泵功率

4　　2000㎜　　18000 M3/h　　1.5KW　　1.5KW

5　　2440㎜　　22000 M3/h　　2.2KW　　1.5KW

6　　3000㎜　　18000 M3/h×2　　1.5KW×2　　1.5KW

7　　3500㎜　　18000 M3/h×2　　1.5KW×2　　1.5KW

8　　4000㎜　　22000 M3/h×2　　2.2KW×2　　2.2KW

9　　4500㎜　　18000 M3/h×3　　1.5KW×3　　2.2KW

五、　　水泵性能參數（故障原因及其解決辦法各廠家水泵使用說明書）

泵型號　　流量Q　　揚程H(m)　　轉速n(r/min)　　軸功率p(kW)　　出廠配套

電機　　泵效率η(%)　　必需汽蝕余量NPSHR(m)　　自吸性能

　　       （m3/h）　　(L/s)　　　　　　　　　　　　　　自吸高度　　自吸時間

2TC-30　　12　　3.33　　24　　2900　　1.5　　Y90L-22.2kW　　52　　2.5　

　5　　180

　　18　　4.85　　22　　　　1.89　　　　57　　3.2　　　　

　　21　　5.83　　20　　　　1.99　　　　57.5　　3.7　　　　

六、　　風機性能參數（GD 30K2-12型軸流通風機）

機號NO　　葉輪直徑㎜　　功率KW　　風量m3/h　　風壓Pa

4　　Ф400　　0.75　　3163-4678　　73-100

5　　Ф500　　1.5　　6178-7913　　115-157

6　　Ф600　　1.1　　7250-9500　　167

　　　　2.2　　14300-18500　　177-185

　　　　0.75　　4800-8700　　74-82

7　　Ф700　　2.2　　11500-14100　　226

　　　　4　　18000-20900　　235-245

　　　　1.1　　7550-13900　　93-103

8　　Ф800　　5.5　　17300-22000　　294

　　　　7.5　　27000-31300　　314-324

　　　　1.5　　11400-14900　　127

　　　　2.2　　17800-20600　　137-145

產品說明：

一、工作原理

生產水洗噴漆柜是將噴漆過程中的漆霧和有機溶劑在一定區域內進行水洗吸收過濾處理。因此，噴漆柜必須符合消防、衛生等相關的環保要求，改善操作者的工作環境和廢氣排放標準。

二、使用前檢查工作

1、將水洗噴漆柜加水和吸附有機溶劑液；

2、給水泵加水，檢查水管是否漏氣，旋轉泵軸，感覺靈活，泵內無障礙；

3、將水管閥門打開；

4、打開電源開關，排氣風機下轉方向水泵正轉方向。

三、使用注意事項

1、使用時注意水洗噴漆柜過濾網被油漆堵塞，應時常打撈油漆；

2、注意泵的運轉有無雜音和劇烈磨擦聲和撞擊聲，如有應立即停機檢查；

3、定期檢查軸承中潤滑油的清潔度，水泵運轉滿500小時，應清洗更換一次潤滑油。

4、長期作用注意風機葉與風機殼的油漆卡死，應拆風機清理油漆。

干式噴房操作使用說明書

干式噴房與水廉柜成本比較資料

一、概述：

干式噴柜采用新型瑞士Andreae牌百褶式干式過濾紙，減少過噴和減低成本，維護方便，是理想的綠色環保型噴漆設備；干式噴房由于有比濕式噴房更多的優點，故越來越受到涂裝行業的青睞，并且由于經濟的發展，國家對環保的要求也越來越高，相信通過對其不斷的改進和完善，干式噴房定會在涂裝生產中得以更加廣泛的應用。

二、某種干式噴柜相關技術參數：

1、噴柜外形尺寸：L2.4M*D2M*H2.2M；

2、熱風機采用5HP噴柜專用風機（380V  50HZ）；

3、變徑風管口徑：2000×900=φ550；

4、過濾紙面積：3.6m2

5、設備采用優質冷軋鋼板折制而成，噴防銹底漆及面漆，由于不采用水，其他材料如塑膠、木板也可用；

6、設備結構密封，所有拼接部位由密封膠密封；

7、濾網固定方式采用推拉式結構，更換方便；

8、風機進風口設有φ550單葉風閥一個，風量無級可調；

9、噴柜內設防爆照燈：40W×2=2支（220V），光罩強線不小于400lux；

三、保養及注意事項：

干式噴柜在使用時需作日常及定期維護檢查，以使干式噴柜更好地經濟運行，延長使用壽命，檢查時要關掉電源。

1、定期更換百褶式過濾紙；

2、定期清理噴房內殘余的油漆或粉漆；

3、定期檢查電氣連接情況，檢查風機馬達運行發熱情況；
